Digitale vs. analoge Signale – Grundlagen für die Automatisierungstechnik
Signale sind die Sprache der Automatisierung. Ob Sensor, Steuerung oder Aktor – alles basiert auf der Übertragung von Informationen. Dabei unterscheidet man zwei grundlegende Signalarten: digital und analog.
Hier bekommst du eine klare, praxisnahe Einführung – wie du es aus meinen anderen Projekten kennst.

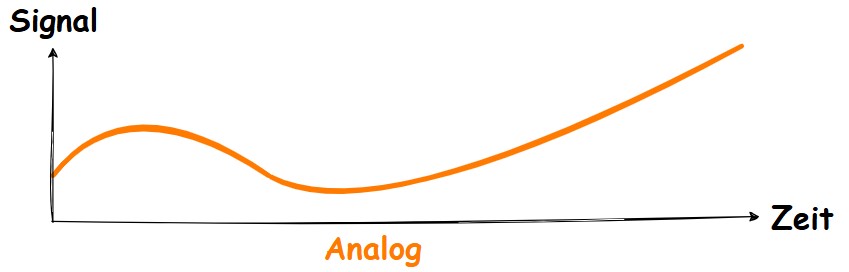

Was ist ein analoges Signal?
Ein analoges Signal ist kontinuierlich. Es kann beliebige Werte innerhalb eines Bereichs annehmen.
Beispiel:
Temperaturfühler liefert 0–10 V je nach Temperatur
Drucksensor gibt 4–20 mA aus
Merksatz:
Analog = stufenlos, kontinuierlich, echtzeitnah

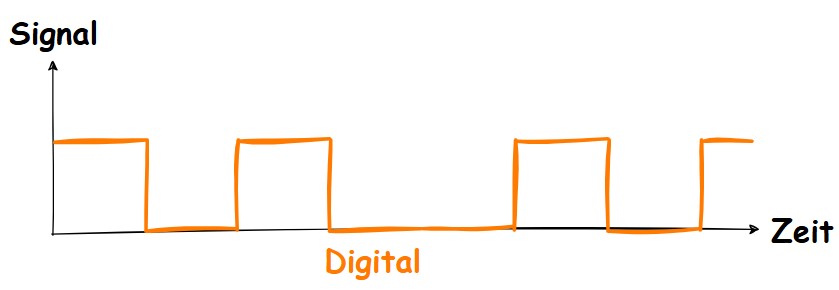

Was ist ein digitales Signal?
Ein digitales Signal hat nur zwei Zustände:
0 = Aus, Low, FALSE
1 = Ein, High, TRUE
Beispiel:
Näherungsschalter: 0 = kein Objekt, 1 = Objekt erkannt
Taster: 0 = nicht gedrückt, 1 = gedrückt
Merksatz:
Digital = eindeutig, binär, schaltend
Vergleich: Analog vs. Digital
| Merkmal | Analog | Digital |
|---|---|---|
|
Wertebereich |
Stufenlos |
0 oder 1 |
|
Genauigkeit |
Hoch, aber störanfällig |
Robust, aber begrenzt |
|
Verarbeitung |
Echtzeit, kontinuierlich |
Logikbasiert, diskret |
|
Beispiele |
Temperatur, Druck, Lichtstärke |
Schalter, Taster, Relais |
Warum ist das wichtig in der Automatisierung?
Die Wahl zwischen analog und digital beeinflusst:
die Art der Sensoren
die Verdrahtung
die Steuerungslogik
die Messgenauigkeit
die Fehleranfälligkeit
Typische Anwendungen:
Analog: Temperaturregelung, Füllstandsmessung, Drehzahlsteuerung
Digital: Positionsabfrage, Start/Stopp, Sicherheitsfunktionen
Wie werden analoge Signale verarbeitet?
Analoge Signale müssen oft digitalisiert werden:
AD-Wandler (Analog-Digital-Wandler) wandeln z. B. 0–10 V in 0–1023 (bei 10 Bit)
SPS oder Mikrocontroller verarbeiten dann die digitalen Werte
Merksatz:
Analog rein – digital weiterverarbeitet
Wie werden digitale Signale verarbeitet?
Digitale Signale gehen direkt in die Steuerung:
SPS erkennt 0 oder 1
Logik entscheidet: Wenn 1 → Aktion ausführen
Beispiel:
Taster gedrückt → Motor startet
Lichtschranke unterbrochen → Förderband stoppt
Messung und Diagnose
Analog:
Multimeter: Spannung oder Strom messen
Oszilloskop: Signalverlauf sichtbar machen
Digital:
Logiktester: High/Low prüfen
SPS-Statusanzeige: Eingang aktiv/inaktiv
.
Sicherheitsaspekte
Analoge Signale können durch Störungen verfälscht werden → Abschirmung nötig
Digitale Signale sind robuster, aber bei falscher Logik fatal
Merksatz:
Analog braucht Präzision – digital braucht Logik
Zusammenfassung
Wenn du analoge und digitale Signale verstehst, kannst du:
Sensoren richtig auswählen
Steuerungen korrekt verdrahten
Messwerte interpretieren
Fehler schneller finden
Automatisierung sicher und effizient gestalten
Bis zum nächsten Mal im AutomatisierungsLabor
