Widerstandsfarbcode einfach erklärt: 4‑, 5‑ und 6‑Band‑Widerstände richtig bestimmen

Widerstände gehören zu den ältesten und wichtigsten Bauteilen der Elektronik. Schon früh entstand die Frage, wie man ihre Werte eindeutig kennzeichnen kann, ohne große Zahlen oder Beschriftungen auf winzige Bauteile drucken zu müssen. Die Lösung war der Farbringcode, der seit den 1920er‑Jahren verwendet wird und später von der IEC‑Norm 60062 standardisiert wurde. Dieses System ist bis heute weltweit gültig.

Der Farbringcode ermöglicht es, den Widerstandswert, die Toleranz und – bei Präzisionswiderständen – sogar den Temperaturkoeffizienten (PPM) direkt vom Bauteil abzulesen.

Warum Farben?

Früher waren Widerstände groß, aber die Beschriftung war trotzdem schwierig. Farben hatten mehrere Vorteile:

  • gut sichtbar

  • unabhängig von Sprache

  • auch bei kleinen Bauteilen erkennbar

  • robust gegen Abrieb

  • leicht maschinell aufzutragen

Deshalb wurde ein universelles Farbsystem entwickelt, das bis heute unverändert genutzt wird.

Grundprinzip des Farbcodes

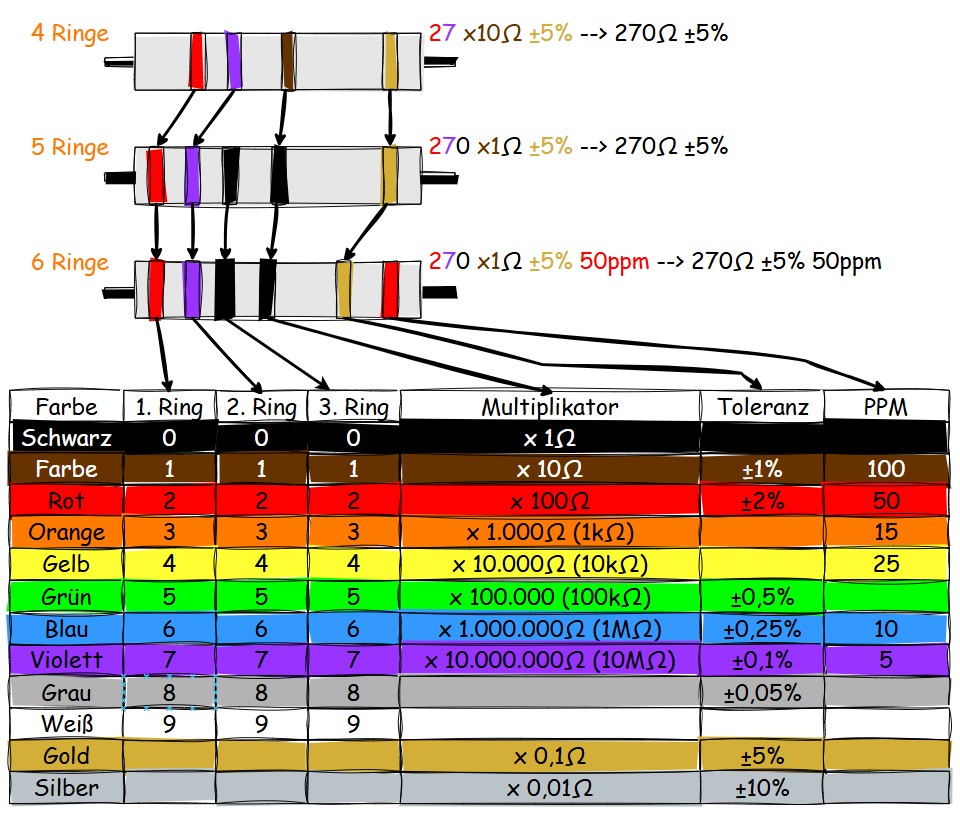

Jede Farbe steht für eine Zahl, hier am Beispiel eines 270Ω Widerstandes mit  ±5% Toleranz und 50ppm Temperaturkoeffizienten:

4‑Band‑Widerstände

Verwendung: Standardwiderstände Aufbau:

  1. Ziffer 1

  2. Ziffer 2

  3. Multiplikator

  4. Toleranz

Beispiel: 270 Ω, 5 %

  • Rot = 2

  • Violett = 7

  • Braun = ×10

  • Gold = ±5 %

→ 27 × 10 = 270 Ω

5‑Band‑Widerstände

Verwendung: Präzisionswiderstände Aufbau:

  1. Ziffer 1

  2. Ziffer 2

  3. Ziffer 3

  4. Multiplikator

  5. Toleranz

Beispiel: 270 Ω, 5 %

  • Rot = 2

  • Violett = 7

  • Schwarz = 0

  • Braun = ×10

  • Gold = ±5 %

→ 270 × 10 = 270 Ω

6‑Band‑Widerstände

Verwendung: Hochpräzise Widerstände Aufbau:

  1. Ziffer 1

  2. Ziffer 2

  3. Ziffer 3

  4. Multiplikator

  5. Toleranz

  6. Temperaturkoeffizient (TK)

Der 6. Ring ist entscheidend: Er zeigt, wie stark sich der Widerstand pro Grad Celsius verändert.

Beispiel: 270 Ω, 5 %, 50 ppm

  • Rot = 2

  • Violett = 7

  • Schwarz = 0

  • Braun = ×10

  • Gold = ±5 %

  • Rot = 50 ppm/°C

→ 270 × 10 = 270 Ω

Warum gibt es 5‑ und 6‑Band‑Widerstände?

Mit steigender Miniaturisierung und Präzision wurden höhere Anforderungen nötig:

  • Messgeräte

  • Referenzschaltungen

  • Sensorik

  • Temperaturkritische Anwendungen

  • Industrie‑ und Automatisierungstechnik

Daher kamen zusätzliche Ringe für genauere Werte und Temperaturstabilität hinzu.

Wie bestimmt man einen Widerstand in der Praxis?

  1. Ring mit größerem Abstand suchen → das ist die Toleranzseite

  2. Von der anderen Seite beginnen

  3. Farben der Reihe nach ablesen

  4. Ziffern + Multiplikator kombinieren

  5. Toleranz berücksichtigen

  6. Bei 6‑Band‑Widerständen: TK beachten

Fazit

Der Farbringcode ist ein bewährtes und weltweit einheitliches System, um Widerstandswerte auch auf kleinsten Bauteilen eindeutig zu kennzeichnen. Er entstand aus der Notwendigkeit, Werte robust, sprachunabhängig und platzsparend darzustellen – und hat sich seit fast einem Jahrhundert kaum verändert. Durch die Kombination aus Ziffern, Multiplikator, Toleranz und bei Präzisionswiderständen sogar dem Temperaturkoeffizienten lassen sich Widerstände schnell und zuverlässig bestimmen.

Das Beispiel eines 270‑Ω‑Widerstands mit 5 % Toleranz und 50 ppm zeigt, wie klar und logisch das System aufgebaut ist: 4‑Band‑Widerstände liefern die Grundinformationen, 5‑Band‑Widerstände erhöhen die Genauigkeit, und 6‑Band‑Widerstände ergänzen wichtige Temperaturdaten für präzise Anwendungen.

Wer die Farbcodes einmal verstanden hat, kann jeden Widerstand sicher ablesen und korrekt einordnen – ein grundlegendes Werkzeug für alle, die sich mit Elektronik, Automatisierung oder Messtechnik beschäftigen.

Bis zum nächsten Mal im AutomatisierungsLabor
