Knotenregel und Maschenregel – Grundlagen der Netzwerkanalyse
Die Analyse elektrischer Netzwerke beginnt fast immer mit zwei fundamentalen Gesetzen: der Knotenregel und der Maschenregel. Beide stammen aus den Kirchhoffschen Gesetzen und bilden das Fundament jeder Stromkreisberechnung – von einfachen Schaltungen bis hin zu komplexen Netzwerken mit mehreren Schleifen und Verzweigungen.
Mit Hilfe deiner gezeichneten Grafiken lässt sich sehr anschaulich zeigen, wie diese Regeln funktionieren und wie man sie in der Praxis anwendet.
Die Knotenregel (Kirchhoff’s Current Law – KCL)
Die Knotenregel besagt:
Oder in Worten: An jedem Knoten ist die Summe der zufließenden Ströme gleich der Summe der abfließenden Ströme.
Das bedeutet, dass in einem Knoten kein Strom „verloren geht“ und keiner „entsteht“. Ein Knoten ist also nichts anderes als ein Punkt, an dem sich Leitungen treffen und der Strom sich aufteilt oder zusammenfließt.

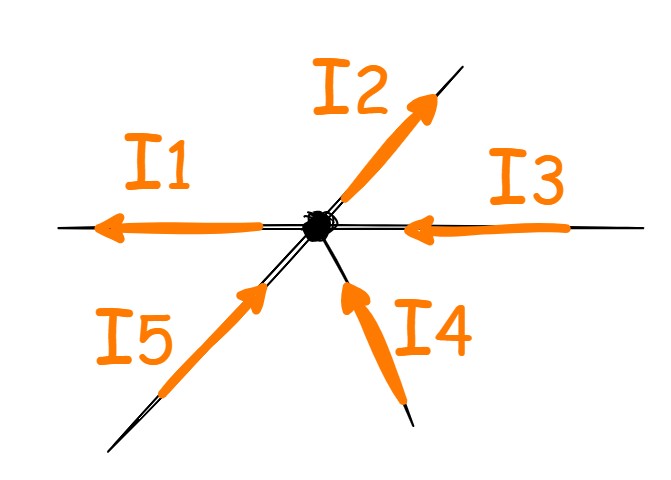

Beispielhafte Knoten-Gleichung
Wenn an einem Knoten die Ströme , und hinein fließen und die Ströme und hinaus fließen, lautet die Gleichung:
Diese einfache Beziehung ist die Grundlage für das Aufstellen von Knotengleichungen in komplexen Netzwerken.
Die Maschenregel (Kirchhoff’s Voltage Law – KVL)
Die Maschenregel besagt:
In Worten: In jeder geschlossenen Masche ist die Summe aller Spannungen gleich null.
Das bedeutet, dass die abgegebene Spannung einer Quelle genau durch die Spannungsabfälle an den Widerständen „verbraucht“ wird.
Beispielhafte Maschengleichung

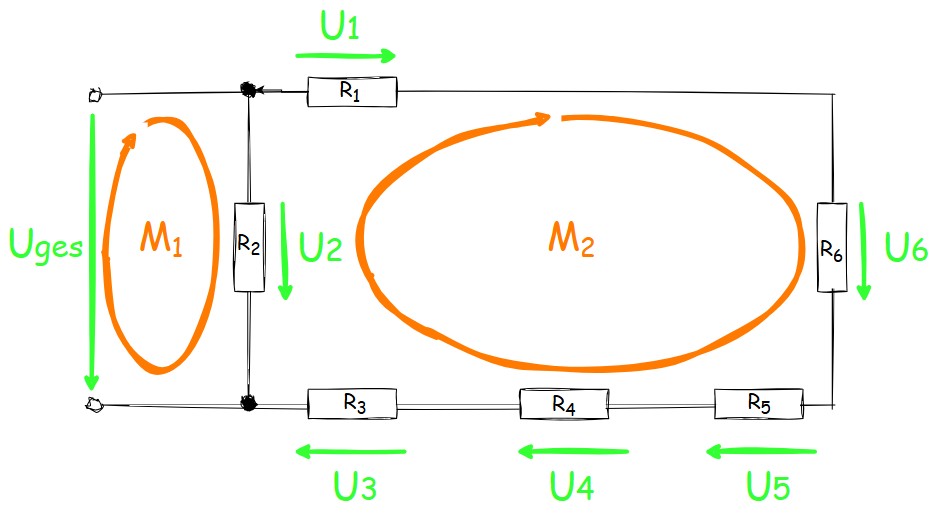

Masche 1
Die erste Masche enthält die Gesamtspannung und den Spannungsabfall .
Da in Umlaufrichtung als Spannungsquelle durchlaufen wird, erhält sie ein negatives Vorzeichen. Der Spannungsabfall wird in Richtung des Pfeils durchlaufen und erhält ebenfalls ein negatives Vorzeichen.
Die Maschengleichung lautet:
Umgestellt:
(Die Vorzeichen hängen von deiner Pfeilrichtung ab – mathematisch ist die Gleichung korrekt.)
Masche 2
Die zweite Masche enthält die Spannungen:
(wird diesmal entgegengesetzt zur Pfeilrichtung durchlaufen → positiv)
Ich fasse das korrekt und sauber zusammen:
Warum beide Regeln zusammen so mächtig sind
Die Knotenregel liefert dir Informationen über die Stromverteilung, während die Maschenregel dir die Spannungsverteilung erklärt. Erst das Zusammenspiel beider Regeln ermöglicht es, komplexe Netzwerke vollständig zu lösen – egal ob du Ströme, Spannungen oder Widerstände suchst.
Mit deinen beiden Grafiken hast du bereits die perfekte Grundlage geschaffen:
Die Knotengrafik zeigt, wie Ströme an einem Punkt zusammenlaufen oder sich aufteilen.
Die Maschengrafik zeigt, wie man Schleifen erkennt und wie Spannungen darin verteilt sind.
