Leistung einfach erklärt – Grundlagen für die Automatisierungstechnik
Leistung ist einer der zentralen Begriffe in der Elektrotechnik. Sie entscheidet darüber, wie viel Arbeit ein elektrisches System pro Zeit verrichten kann – egal ob Motor, Heizung, Netzteil oder SPS‑Versorgung.
Hier bekommst du eine klare, praxisnahe Einführung – so, wie du es aus meinen anderen Projekten kennst.
Was ist elektrische Leistung?
Elektrische Leistung beschreibt, wie viel Energie pro Zeit umgesetzt wird.
Einfach gesagt:
Hohe Leistung = viel Arbeit in kurzer Zeit
Niedrige Leistung = wenig Arbeit in langer Zeit
Beispiel aus der Praxis:
Ein kleiner 24‑V‑Magnetventil zieht vielleicht 5 W
Ein 230‑V‑Motor kann 500 W oder 2 kW haben
Eine SPS‑Versorgung liefert z. B. 30 W oder 120 W
Merksatz:
Leistung ist das Tempo, mit dem elektrische Energie verbraucht oder bereitgestellt wird.
Einheit der Leistung
Die elektrische Leistung wird in Watt (W) gemessen.
Typische Leistungen in der Automatisierungstechnik:
| Bereich | Typische Leistung | Anwendung |
|---|---|---|
|
Kleinverbraucher |
1–10 W |
Sensoren, Elektronik, Mikrocontroller |
|
Steuerungstechnik |
10–100 W |
SPS‑Netzteile, Relaisgruppen |
|
Antriebstechnik |
100 W – mehrere kW |
Motoren, Pumpen, Kompressoren |
Wie berechnet man Leistung?
Die Grundformel lautet:
Also:
Beispiel:
Ein Ventil hat 24 V und zieht 0,2 A:
Merksatz:
Leistung entsteht aus Spannung und Strom. Ohne Spannung kein Strom – ohne Strom keine Leistung.
Warum ist Leistung so wichtig in der Automatisierung?
Leistung entscheidet darüber:
wie groß ein Netzteil sein muss
wie stark Leitungen und Sicherungen dimensioniert werden
ob ein Motor genug Kraft hat
ob Bauteile überhitzen
wie zuverlässig eine Anlage läuft
Zu geringe Leistung führt zu:
Spannungsabfällen
Überlastungen
Abschaltungen
Ausfällen von Sensoren oder Steuerungen
Zu hohe Leistung führt zu:
unnötigen Kosten
überdimensionierten Komponenten
ineffizienten Anlagen

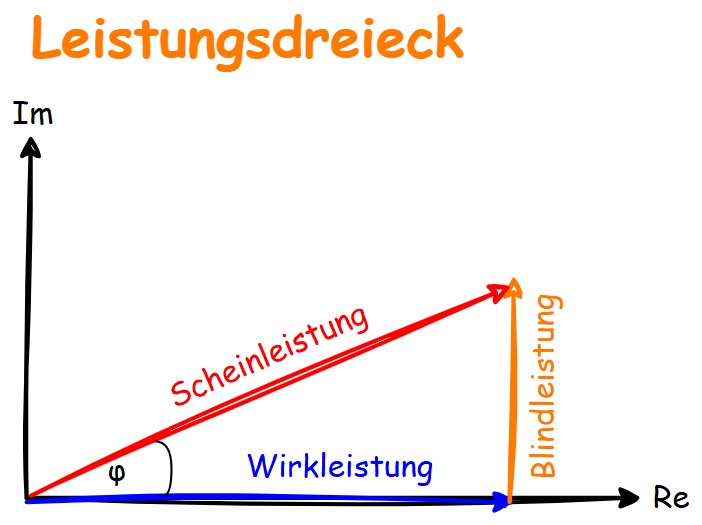

Wirkleistung, Blindleistung und Scheinleistung
In der Automatisierung (vor allem bei Motoren) spielt die Art der Leistung eine große Rolle.
Wirkleistung (P)
Einheit: Watt (W)
Das ist die tatsächlich nutzbare Leistung
Beispiel: mechanische Arbeit eines Motors
Blindleistung (Q)
Einheit: Var
Entsteht durch magnetische oder elektrische Felder
Wird benötigt, um Motoren oder Trafos zu betreiben
Scheinleistung (S)
Einheit: VA
Kombination aus Wirkleistung und Blindleistung
Wichtig für die Dimensionierung von Netzteilen und Leitungen
Merksatz:
Wirkleistung ist das, was du bekommst. Scheinleistung ist das, was du bereitstellen musst.
Leistung bei Gleichspannung (DC)
Bei DC ist es einfach:
Beispiele:
24 V · 1 A = 24 W
5 V · 0,5 A = 2,5 W
DC‑Leistung ist stabil und gut berechenbar – ideal für Steuerungen.
Leistung bei Wechselspannung (AC)
Bei AC kommt der Leistungsfaktor (cos φ) hinzu:
Der Leistungsfaktor beschreibt, wie „effektiv“ ein Verbraucher arbeitet.
cos φ = 1 → rein ohmsch (Heizung, Glühlampe)
cos φ < 1 → Motoren, Trafos, Induktivitäten
Beispiel:
Ein Motor hat:
230 V
2 A
cos φ = 0,7
Wie misst man Leistung oder wo bekomme ich sie her?
1. Direkt mit einem Leistungsmessgerät
2. Indirekt über Spannung und Strom
Multimeter für U und I
Leistung berechnen
3. Über Datenblätter
Hersteller geben Nennleistung an
wichtig für Auslegung und Sicherheit
Sicherheitsregeln im Umgang mit Leistung
Leitungen immer nach Leistung und Strom dimensionieren
Sicherungen passend auswählen
Netzteile nicht dauerhaft am Limit betreiben
Motoren gegen Überlast schützen
Wärmeentwicklung beachten
Merksatz:
Leistung erzeugt Wärme – und Wärme ist der größte Feind der Elektronik.
Zusammenfassung
Wenn du Leistung verstehst, kannst du:
Netzteile richtig dimensionieren
Motoren korrekt auswählen
Leitungen und Sicherungen sicher auslegen
Überlastungen vermeiden
Anlagen stabil und zuverlässig betreiben
Leistung ist das Bindeglied zwischen Spannung, Strom und Energie – und damit ein Grundpfeiler jeder Automatisierung.
