Parallelschaltung

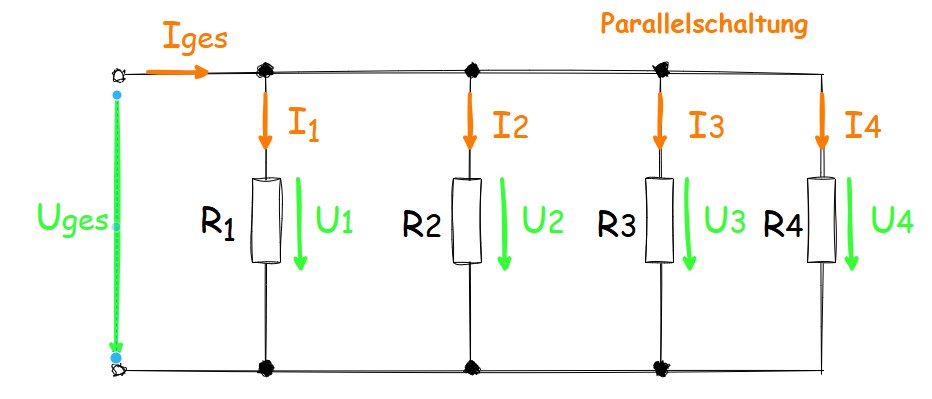

Eine Parallelschaltung ist eine grundlegende Form eines elektrischen Stromkreises, bei der mehrere Bauteile nebeneinander an die gleiche Spannungsquelle angeschlossen werden. Jeder Widerstand besitzt dabei seinen eigenen Strompfad, sodass sich der Gesamtstrom aufteilt. Gleichzeitig liegt an allen Widerständen dieselbe Spannung an. Dieses Verhalten unterscheidet die Parallelschaltung deutlich von der Reihenschaltung und macht sie in vielen technischen Anwendungen unverzichtbar.

Parallelschaltungen begegnen dir in nahezu allen modernen elektrischen Systemen: in Haushaltsinstallationen, in Maschinen, in der Elektronik und in nahezu jedem Gerät, das mehrere Verbraucher gleichzeitig betreibt. Deshalb ist es wichtig zu verstehen, wie sich Strom, Spannung und Widerstand in einer Parallelschaltung verhalten, um Schaltungen sicher zu planen, Messwerte richtig zu interpretieren und Fehler schnell zu finden.

Auf dieser Seite lernst du Schritt für Schritt, wie eine Parallelschaltung aufgebaut ist, wie du die wichtigsten Größen berechnest und wie sich unterschiedliche Widerstandswerte auf das Verhalten des Stromkreises auswirken. Zusätzlich findest du praxisnahe Beispiele und vollständig durchgerechnete Aufgaben.

Die 3 Regeln der Parallelschaltung

1. Die Spannung ist überall gleich

In einer Parallelschaltung liegt an jedem Widerstand dieselbe Spannung an:

U_{1} = U_{2} = U_{3} = U_{4} = U_{g e s}

2. Die Ströme teilen sich auf

Der Gesamtstrom setzt sich aus den Teilströmen der einzelnen Zweige zusammen:

I_{g e s} = I_{1} + I_{2} + I_{3} + I_{4}

Die Gesamtleitwerte addieren sich

Der Gesamtwiderstand ergibt sich aus der Summe der Kehrwerte der Einzelwiderstände:

\frac{1}{R_{g e s}} = \frac{1}{R_{1}} + \frac{1}{R_{2}} + \frac{1}{R_{3}} + \frac{1}{R_{4}}

Diese drei Regeln bilden die Grundlage jeder Parallelschaltung.

Beispiel 1: Vier gleiche Widerstände (je 100 Ω)

Gegeben:

$U_{g e s} = 12 V$

$R_{1} = R_{2} = R_{3} = R_{4} = 100 Ω$

1. Gesamtwiderstand

\frac{1}{R_{g e s}} = 4 \cdot \frac{1}{100 Ω} = \frac{4}{100 Ω}

R_{g e s} = 25 Ω

2. Gesamtstrom

I_{g e s} = \frac{12 V}{25 Ω} = 0,48 A

Da alle Widerstände gleich groß sind:

I_{1} = I_{2} = I_{3} = I_{4} = 0,12 A

3. Spannungen

U_{1} = U_{2} = U_{3} = U_{4} = 12 V

Beispiel 2: Unterschiedliche Widerstände (100 Ω, 200 Ω, 300 Ω, 600 Ω)

Gegeben:

$U_{g e s} = 12 V$

$R_{1} = 100 Ω$

$R_{2} = 200 Ω$

$R_{3} = 300 Ω$

$R_{4} = 600 Ω$

1. Gesamtwiderstand

\frac{1}{R_{g e s}} = \frac{1}{100} + \frac{1}{200} + \frac{1}{300} + \frac{1}{600}

\frac{1}{R_{g e s}} = 0,01 + 0,005 + 0,00333 + 0,00167 = 0,02

R_{g e s} = 50 Ω

2. Gesamtstrom

I_{g e s} = \frac{12 V}{50 Ω} = 0,24 A

3. Teilströme

I_{1} = \frac{12 V}{100 Ω} = 0,12 A

I_{2} = \frac{12 V}{200 Ω} = 0,06 A

I_{3} = \frac{12 V}{300 Ω} = 0,04 A

I_{4} = \frac{12 V}{600 Ω} = 0,02 A

Kontrolle:

I_{g e s} = 0,12 + 0,06 + 0,04 + 0,02 = 0,24 A

4. Spannungen

U_{1} = U_{2} = U_{3} = U_{4} = 12 V

Praxisbeispiele für Parallelschaltungen

1. Haushaltsstromkreise

Alle Steckdosen in einem Raum sind parallel geschaltet. Dadurch erhält jedes Gerät die volle Netzspannung, unabhängig davon, wie viele andere Geräte angeschlossen sind.

2. Beleuchtungssysteme

Moderne LED‑Lampen sind parallel geschaltet. Fällt eine Lampe aus, bleiben alle anderen weiterhin in Betrieb.

3. Elektronische Baugruppen

Sensoren, Module oder Aktoren werden parallel betrieben, damit sie unabhängig voneinander funktionieren.

4. Bordnetze in Fahrzeugen

Licht, Radio, Steuergeräte und Sensoren hängen parallel am 12‑V‑Bordnetz.

5. Akkupacks zur Kapazitätserhöhung

Parallelschaltung erhöht die Kapazität (Ah), während die Spannung gleich bleibt – z. B. in Powerbanks oder E‑Bikes.

Fazit

Eine Parallelschaltung verteilt den Strom auf mehrere Zweige, während an allen Widerständen dieselbe Spannung anliegt. Der Gesamtstrom ergibt sich aus der Summe der Teilströme, und der Gesamtwiderstand wird über die Kehrwertregel berechnet. Die Beispiele zeigen deutlich, wie sich unterschiedliche Widerstandswerte auf die Stromverteilung auswirken und warum Parallelschaltungen in nahezu allen modernen elektrischen Systemen eingesetzt werden – von Haushaltsinstallationen über Fahrzeuge bis hin zu elektronischen Geräten.

Bis zum nächsten Mal im AutomatisierungsLabor
